蜗轮蜗杆主要参数与尺寸计算
发布时间:2024-11-30 09:30:42      点击次数:60

 蜗轮蜗杆主要参数有:模数(m)、蜗杆分度圆直径(d1)、导程角(r)、中心距(a)、蜗杆头数(或线数z1)、蜗轮齿数(z2)等,根据上述参数可决定蜗杆与蜗轮的基本尺寸,其中z1、z2由传动要求选定。

  1、模数m  为设计和加工方便,规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。对啮合的蜗轮蜗杆,其模数应相等,及标准模数m=mx=mt。

  蜗轮蜗杆标准模数可有表A查的,需要注意的是,蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

  2、蜗杆分度圆直径d1再制造蜗轮时,最理想的是用尺寸、形状与蜗杆完全相同的。

  蜗轮滚刀来进行切削加工。但由于同一模数蜗杆,其直径可以各不相同,这就要求每一种模数对应有相当数量直径不同的滚刀,才能满足蜗轮加工需求。

  为了减少蜗轮滚刀数目,在规定标准模数的同时,对蜗杆分度圆直径亦实行了标准化,且与m有一定的匹配。蜗杆分度圆直径d1与轴向模数mx之比为一标准值,称蜗杆的直径系数。

  有关标准模数m与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A。

  3、蜗杆导程角r当蜗杆的q和z1选定后,在蜗杆圆柱上的导程角即被确定。为导程角、导程和分度圆直径的关系。相互啮合的蜗轮蜗杆,其导程角的大小与方向应相同。

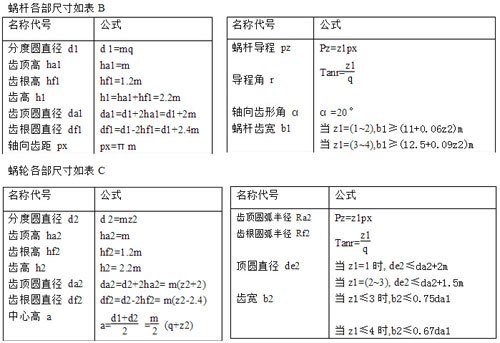

  4、中心距a蜗轮与蜗杆两轴中心距a与模数m、蜗杆直径系数q以及蜗轮齿数z2间。
